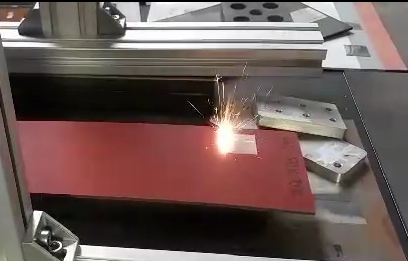

激光清洗可以清除烘烤的漆膜层吗？激光清洗机实战解析

一、烘烤漆膜层的特性与清洗难点

烘烤漆膜（如氨基烤漆、丙烯酸烤漆、聚氨酯烤漆等）通常经过120℃~200℃高温固化，交联密度高、附着力强、耐化学溶剂。传统清洗方式（化学浸泡、机械打磨、喷砂）存在效率低、损伤基材、废液处理等问题。能否用激光清洗机有效去除？答案是：可以，但需选对激光类型与参数。

二、激光清洗去除烘烤漆膜的机理

激光清洗机主要利用两种效应：

1. 烧蚀效应：高能量密度激光瞬间气化或分解漆膜中的有机高分子链，使其变为粉尘和废气。
2. 冲击效应：短脉冲激光（如纳秒、皮秒）产生的冲击波使脆性漆膜层从基材表面剥离，对基材热影响极小。

对于烘烤漆膜，由于其对普通红外激光吸收率有限，通常需选择短波长（如1064nm、532nm） 或高脉冲能量的激光器。

三、不同激光清洗机对烘烤漆膜的适用性

| 激光类型 | 波长 | 是否适用 | 说明 |
|---------|------|---------|------|
| 连续光纤激光 | 1064nm | 部分适用 | 易导致漆膜碳化、基材过热，仅适合厚漆膜粗清 |
| 脉冲光纤激光（纳秒） | 1064nm | ✅ 推荐 | 可逐层去除，对金属基材损伤小，效率较高 |
| 绿光激光 | 532nm | ✅ 优选 | 对浅色、透明漆膜吸收率高，热影响更小 |
| 紫外激光 | 355nm | ✅ 优选 | 冷加工，适合薄漆膜、精密部件，但成本高、功率低 |
| CO₂激光 | 10.6μm | ⚠ 有限 | 对多数有机漆吸收好，但易烧伤基材，适合非金属基材 |

结论：对于金属基体上的烘烤漆膜，纳秒脉冲光纤激光清洗机是最具性价比的选择；对于精密、薄漆或热敏感基材，推荐绿光或紫外激光清洗机。

四、影响清洗效果的关键参数

• 功率密度：需超过漆膜的烧蚀阈值（通常0.5~5 J/cm²），但低于基材损伤阈值。
• 脉冲频率：频率越高，单位时间去除量越大，但热积累也越大。一般为20~200 kHz。
• 扫描速度：速度过快清洗不净，过慢则基材过热。需配合光斑重叠率（通常50%~80%）。
• 离焦量：正离焦（加大光斑）可降低能量密度，适合去除表层漆；负离焦用于深层漆。
• 辅助气体：压缩空气或氮气可吹走烟尘、抑制氧化、提高清洗一致性。

五、实际应用案例

• 汽车轮毂烘烤漆去除：采用200W纳秒脉冲光纤激光清洗机，配合旋转工作台，单只轮毂漆膜去除时间约3~5分钟，表面无损伤，可直接进入阳极氧化或涂装工序。
• 航空发动机叶片局部烤漆去除：使用30W紫外激光清洗机，精准去除局部漆膜而不伤及底层金属涂层，热影响区<10μm。
• 钢结构重防腐烤漆翻新：使用500W脉冲光纤激光清洗机，配合手持枪头，清除率可达95%以上，相比喷砂效率提升2倍，无粉尘污染。

六、注意事项与局限性

1. 漆膜厚度：单次清洗深度有限，厚漆（>100μm）需多次扫描。
2. 颜色影响：深色漆吸收率高，易清洗；浅色/白色漆反射率高，需提高功率或改用绿光/紫外。
3. 复合漆层：底漆+面漆+清漆的多层结构需逐步调整参数，避免残留底漆。
4. 基材保护：铝、铜等低熔点金属需严格限制能量密度，防止基材熔化。
5. 环保处理：激光清洗产生的烟尘需配置抽风净化系统，避免二次污染。

七、结论

激光清洗机完全可以清除烘烤漆膜层，但需根据漆膜种类、厚度、颜色及基材材质选择合适的激光类型和工艺参数。推荐优先选用纳秒脉冲光纤激光（金属基材）或绿光/紫外激光（精密部件），配合合理的离焦量、扫描速度和辅助气体，可实现高效、无损、环保的漆膜去除。随着激光器成本下降和工艺智能化，激光清洗正逐步替代传统化学和机械法，成为烘烤漆膜清除的主流技术之一。
